Digitale Geländemodelle (DGM)
Produktinformation

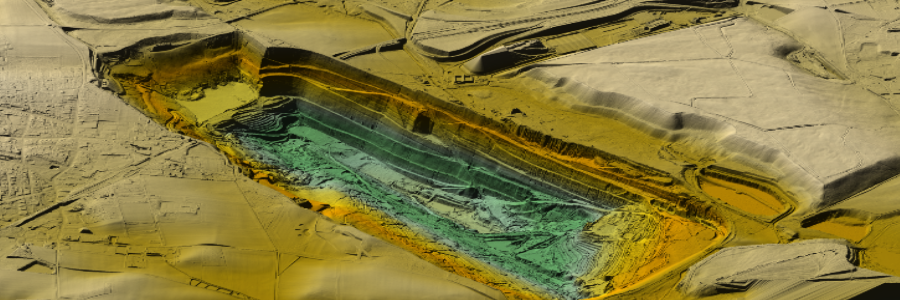

Das Digitale Geländemodell (DGM) ist ein Folgeprodukt aus den 3D-Messdaten. Es beschreibt die Geländeoberfläche, das Relief der Erde, durch die räumlichen Koordinaten einer repräsentativen Menge von Geländepunkten zum Erfassungszeitraum. Höheninformationen werden maßstabsunabhängig und datenverarbeitungsgerecht vorgehalten.
Auf Grundlage der seit 2019 niedersachsenweit verfügbaren Laserscan-Punktwolken aus Airborne Laserscaning (ALS), die eine geometrische Auflösung von mindestens 4 Punkten/m² aufweisen, wird ein hochgenaues DGM in 1 x 1 km² Kacheln bereitgestellt. Die Rasterweite beträgt 1m (DGM1) und die Rasterelementposition liegt im Zentrum auf 0,5 m Positionen (= Pixelmitte). Die Höhengenauigkeit des DGM1 beträgt für flaches bis wenig geneigtes, offenes Gelände ≤15 cm und bei stark geneigtem Gelände mit dichter Vegetation ≤ 30 cm. Diese wurden über eine Delaunay-Triangulation aus der klassifizierten ALS-Punktwolke bestimmt. Das so entstandene COG ist in 32 Bit mit Float-Werten codiert und wurde über das Verfahren LZW komprimiert. Leere Pixel (NoData) enthalten den Wert -9999. Die DGM-Daten sind lagemäßig im ETRS89/UTM-Koordinatensystem bestimmt, die Höhe bezieht sich auf das DHHN2016 mit Normalhöhen-Null (NHN). Weitere Informationen zum Datenformat finden Sie beim Produkt- und Qualitätsstandard DGM der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV).
Einsatzmöglichkeiten
Standardmäßig wird das DGM1 mit einer Rasterauflösung von 1 m erzeugt. Dieses steht hier im Cloud-Optimized GeoTIFF (COG)-Format über das OpenGeoData-Portal Niedersachsens kostenfrei zur Verfügung.
Weitere Auflösungen können bei Bedarf über die unten genannten Möglichkeiten in Auftrag gegeben werden. Darunter fallen für das DGM und DOM u.A. folgende Aufgaben:
Für eine eindeutige Bestellung, die zeitnah bearbeitet werden kann, sind folgende Angaben erforderlich:
Bitte beachten Sie unsere Allgemeinen Geschäfts- und Nutzungsbedingungen (AGNB)
Für alle offenen Geodaten des LGLN gilt die Lizenz CC BY 4.0.
Bezugsquellen und Ansprechpersonen
Weitere Informationen erhalten Sie
Das Digitale Geländemodell (DGM) ist ein Folgeprodukt aus den 3D-Messdaten. Es beschreibt die Geländeoberfläche, das Relief der Erde, durch die räumlichen Koordinaten einer repräsentativen Menge von Geländepunkten zum Erfassungszeitraum. Höheninformationen werden maßstabsunabhängig und datenverarbeitungsgerecht vorgehalten.
Auf Grundlage der seit 2019 niedersachsenweit verfügbaren Laserscan-Punktwolken aus Airborne Laserscaning (ALS), die eine geometrische Auflösung von mindestens 4 Punkten/m² aufweisen, wird ein hochgenaues DGM in 1 x 1 km² Kacheln bereitgestellt. Die Rasterweite beträgt 1m (DGM1) und die Rasterelementposition liegt im Zentrum auf 0,5 m Positionen (= Pixelmitte). Die Höhengenauigkeit des DGM1 beträgt für flaches bis wenig geneigtes, offenes Gelände ≤15 cm und bei stark geneigtem Gelände mit dichter Vegetation ≤ 30 cm. Diese wurden über eine Delaunay-Triangulation aus der klassifizierten ALS-Punktwolke bestimmt. Das so entstandene COG ist in 32 Bit mit Float-Werten codiert und wurde über das Verfahren LZW komprimiert. Leere Pixel (NoData) enthalten den Wert -9999. Die DGM-Daten sind lagemäßig im ETRS89/UTM-Koordinatensystem bestimmt, die Höhe bezieht sich auf das DHHN2016 mit Normalhöhen-Null (NHN). Weitere Informationen zum Datenformat finden Sie beim Produkt- und Qualitätsstandard DGM der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV).
Einsatzmöglichkeiten
Das DGM ist u.a. verwendbar für:
- Fachinformationssysteme
- Simulation von Hochwasser und Windeinflüssen
- Bodenkundlichen Reliefanalysen
- Schummerungs- und Höhenliniendarstellungen
- Trassenplanungen, Profildarstellungen und Volumenberechnungen
- Emissions- und Immissionsberechnungen, Funknetzplanungen
- Forschung und Lehre
Standardmäßig wird das DGM1 mit einer Rasterauflösung von 1 m erzeugt. Dieses steht hier im Cloud-Optimized GeoTIFF (COG)-Format über das OpenGeoData-Portal Niedersachsens kostenfrei zur Verfügung.
Weitere Auflösungen können bei Bedarf über die unten genannten Möglichkeiten in Auftrag gegeben werden. Darunter fallen für das DGM und DOM u.A. folgende Aufgaben:
- Aufbereitung des DGMs und DOMs und der jeweiligen Schummerung in beliebiger Auflösung und für größere Gebiete (berechnet aus 3D-Punktwolken oder interpoliert aus DGM1 oder DOM1)
- Umwandlung des Datentyps Cloud-Optimized Geotiff (COG) in XYZ oder Shape in beliebiger Rasterweite, z.B. als Layer mit beschrifteten Höhenpunkten
- Berechnung typischer Höhenlinien in beliebigen Abständen, Abgabe als Shape oder dxf
- Neigungsberechnungen, Neigungskarten
- Höhenbestimmungen von Objekten wie z.B. Gebäuden, Strommasten, Bäumen, sofern Objekte in den 3D-Daten vorhanden sind
- Beratung zu den 3D-Geobasisdaten
Für eine eindeutige Bestellung, die zeitnah bearbeitet werden kann, sind folgende Angaben erforderlich:
- gewünschtes DGM
- Gebietsdefinition
- Datenformat
- Datenträger
- Sonderwünsche bei Bedarf
Bitte beachten Sie unsere Allgemeinen Geschäfts- und Nutzungsbedingungen (AGNB)
Für alle offenen Geodaten des LGLN gilt die Lizenz CC BY 4.0.
Bezugsquellen und Ansprechpersonen
Weitere Informationen erhalten Sie
- bei der landesweit agierenden Kompetenzgruppe (3D_Kompetenz@lgln.niedersachsen.de)
- bei den Regionaldirektionen des LGLN
