Digitales Oberflächenmodell (DOM)

Produktinformation

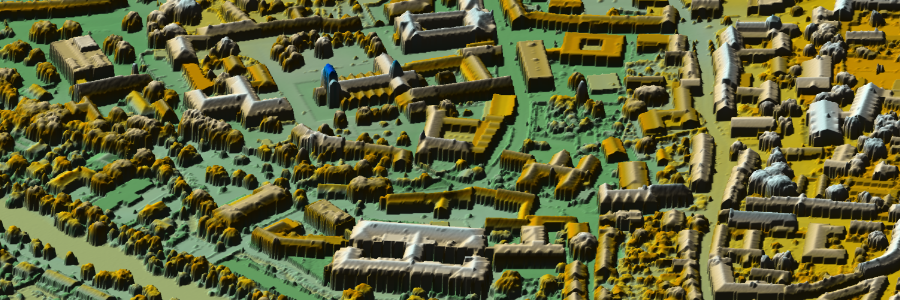

Das Digitale Oberflächenmodell (DOM) ist ein Folgeprodukt aus den 3D-Messdaten. Es beschreibt die Erdoberfläche samt allen darauf befindlichen, nicht temporären Objekten durch die räumlichen Koordinaten einer repräsentativen Menge von Höhenpunkten zum Erfassungszeitraum. Höheninformationen werden maßstabsunabhängig und datenverarbeitungsgerecht vorgehalten.

Auf Grundlage der seit 2019 niedersachsenweit verfügbaren Laserscan-Punktwolken aus Airborne Laserscaning (ALS), die eine geometrische Auflösung von mindestens 4 Punkten/m² aufweisen, wird ein hochgenaues DOM in 1 x 1 km² Kacheln bereitgestellt. Die Rasterweite beträgt 1m (DOM1) und die Rasterelementposition liegt im Zentrum auf 0,5 m Positionen (= Pixelmitte). Die Höhengenauigkeit des DOM1 beträgt für feste Oberflächen ohne Bewuchs ≤ 30 cm. Diese wurden über eine Delaunay-Triangulation aus der klassifizierten ALS-Punktwolke bestimmt. Das so entstandene Cloud-Optimized GeoTIFF (COG) ist in 32 Bit mit Float-Werten codiert und wurde über das Verfahren LZW komprimiert. Leere Pixel (NoData) enthalten den Wert -9999.

Bildbasierte Digitale Oberflächenmodelle (bDOM) bilden die Erdoberfläche und die darauf befindlichen Objekte, wie z.B. Vegetation und Gebäude, zum Zeitpunkt der Aufnahme der Luftbilder ab. Aus der Korrelation (i. d. R. Dense-Image-Matching) orientierter Luftbilder (OLB) und der Modellierung der daraus resultierenden Punktwolken wird ein regelmäßiges Raster erzeugt. Verfahrensbedingt kann das bDOM Lücken und Ausreißer enthalten, die gegebenenfalls durch Interpolation aufgefüllt oder durch geeignete Methoden beseitigt werden. Das bDOM20 hat eine standardmäßige Rasterweite von 20 cm. Eine Abschätzung der Höhenunsicherheit kann mit rund ein bis dreimal der Rasterweite angegeben werden und ist abhängig von den vorhandenen Bildern sowie der vorliegenden Textur der Objekte. Jedes Rasterelement kann Attribute wie z.B. Farbinformationen wie RGBI besitzen. In einem weiteren Attribut wird beschrieben, ob der Höhenwert eines Rasterelementes aus der Bildkorrelation berechnet wurde. Alle Punkte, die nicht über Bildkorrelation berechnet wurden, werden als synthetisch erzeugte Punkte gekennzeichnet. Wie auch das DOM1 wird das bDOM als COG ausgegeben und erfüllt die Vorgaben der AdV.

Die DOM- und bDOM-Daten sind lagemäßig im ETRS89/UTM-Koordinatensystem bestimmt, die Höhe bezieht sich auf das DHHN2016 mit Normalhöhen-Null (NHN). Weitere Informationen zum Datenformat des DOM und bDOM finden Sie auf den jeweiligen Produkt- und Qualitätsstandards der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV).

Neben der unterschiedlichen Auflösung und Aktualität unterscheiden sich DOM1 und bDOM20 vor Allem in der Darstellung der Vegetation. Während das DOM aus Punkten innerhalb eines Baumes rekonstruiert wird, sind die aus den OLB rekonstruierten Punkte des bDOMs üblicherweise ausschließlich auf der Baumkrone zu finden. Dadurch können sich mehrere Dezimeter Unterschied zwischen den beiden Punktwolken ergeben. Auch fehlende Textur auf Objekten kann zu Höhenunterschieden zwischen bDOM und DOM von mehreren Dezimetern führen und unterliegen der jeweiligen Genauigkeit des Verfahrens.

Einsatzmöglichkeiten

Das DOM oder das bDOM sind u. a. verwendbar für

• Ableitung von 3D-Gebäudemodellen (LoD1, LoD2)
• Planung von Genehmigung von Bauvorhaben
• Raum- und Stadtplanung und Architektur
• Hochwassermanagement und -schutz
• Solarpotentialanalyse
• Emissions- und Immissionsberechnungen, Funknetzplanungen und Lärmschutzanalysen
• Kampfmittelbeseitigung
• Forschung und Lehre

Produktvarianten

Standardmäßig werden das DOM1 mit einer Rasterauflösung von 1 m und das bDOM20 mit einer Rasterauflösung von 20 cm erzeugt. Diese stehen für das DOM1 und das bDOM20 im Cloud-Optimized GeoTIFF (COG)-Format über das OpenGeoData-Portal Niedersachsens kostenfrei zur Verfügung.

Weitere Auflösungen können bei Bedarf über die unten genannten Möglichkeiten in Auftrag gegeben werden. Darunter fallen für das DGM und DOM u.A. folgende Aufgaben:

• Aufbereitung des DGMs und DOMs und der jeweiligen Schummerung in beliebiger Auflösung und für größere Gebiete (berechnet aus 3D-Punktwolken oder interpoliert aus DGM1 oder DOM1 )

• Umwandlung des Datentyps Cloud-Optimized Geotiff (COG) in XYZ oder Shape in beliebiger Rasterweite, z.B. als Layer mit beschrifteten Höhenpunkten
• Berechnung typischer Höhenlinien in beliebigen Abständen, Abgabe als Shape oder dxf
• Neigungsberechnungen, Neigungskarten
• Höhenbestimmungen von Objekten wie z.B. Gebäuden, Strommasten, Bäumen, sofern Objekte in den 3D-Daten vorhanden sind
• Beratung zu den 3D-Geobasisdaten

Außerhalb von interpolierten Werten sind kleinere Rasterauflösungen für das bDOM unterhalb von 20 cm nur über eine neue Luftbildbefliegung möglich. Weitere Informationen dazu finden Sie hier.

Angebotsvarianten, Testdaten, Auswahl und Datenabgabe

Für eine eindeutige Bestellung, die zeitnah bearbeitet werden kann, sind folgende Angaben erforderlich:

• bei der landesweit agierenden Kompetenzgruppe (3D_Kompetenz@lgln.niedersachsen.de)
• bei den Regionaldirektionen des LGLN
• bei der Landesvermessung und Geobasisinformation in Hannover
