3D-Messdaten

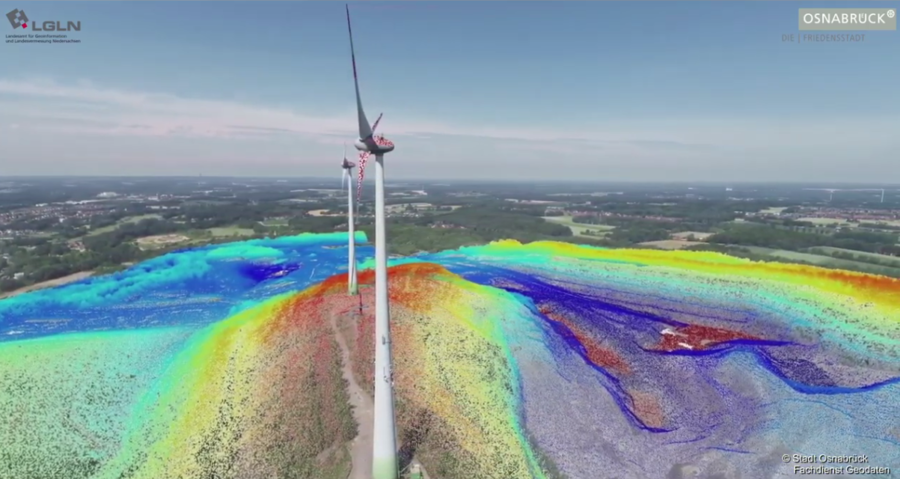

360 Grad Panorama des Piesbergs bei Osnabrück aufbereitet aus Laserscanndaten
Produktinformation
Die 3D-Messdaten bilden als primäre Höhendaten die topographische Situation durch unregelmäßig verteilte Messpunkte sowie Linien und flächenhafte Strukturen ab. Dies schließt sowohl die mit der Erdoberfläche dauerhaft verbundenen Objekte als auch temporäre, zum Erfassungszeitpunkt vorhandene Gegenstände ein. Bestandteile der 3D-Messdaten sind die Laserscan-Punktwolke aus Airborne Laserscanning (ALS), die Matching-Punktwolke aus Dense Image Matching (DIM) und die 3D-Strukturinformationen. Letztere befinden sich derzeit noch im Aufbau und beinhalten Geländebruchkanten und markante Geländepunkte. Die 3D-Messdaten sind lagemäßig im ETRS89/UTM-Koordinatensystem bestimmt, die Höhe bezieht sich auf das DHHN2016 mit Normalhöhen-Null (NHN).
Die Laserscan-Punktwolke hat eine Punktdichte von ≥ 4 Punkten/m² (Last- / Only-Return), eine Lagegenauigkeit von ≤ 0,30 m und eine Höhengenauigkeit von ≤ 0,15 m. Sie liegt als klassifizierte Punktwolke mit den Klassen Bodenpunkte, Gewässerpunkte, Unterbodenpunkte (z. B. Ein-/Auffahrten, Kellerschüsse und Schwimmbecken), Nicht-Bodenpunkte (z. B. Gebäude, Vegetation und temporäre Aufschüttungen) und sonstige Punkte (DGM- noch DOM-irrelevante Punkte wie z. B. Stromleitungen, Verkehrsmittel, Container und Vögel) gemäß Produkt- und Qualitätsstandard 3D-Messdaten der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV) vor. Die Gesamtpunktdichte der Matching-Punktwolke variiert mit der Pixelauflösung der originären, orientierten Luftbilder. Die Lagegenauigkeit liegt bei der DIM-Punktwolke bei ≤ 0,40 m und die Höhengenauigkeit bei ≤ 0,60 m, wobei die realen Unsicherheiten meist geringer ausfallen. Die DIM-Punktwolke enthält keinerlei Klasseninformationen.
Die 3D-Messdaten, insbesondere ALS-Punktwolken, bilden die Grundlage für die Ableitung des Digitalen Geländemodells (DGM) und des Digitalen Oberflächenmodells (DOM), die sich in ihrer Datenmodellierung durch ein gleichförmiges Raster an Höhenpunkten auszeichnen. Zudem dienen die 3D-Messdaten als Datengrundlage für die Ableitung der 3D-Gebäudemodelle. Weitere Angaben zu den 3D-Messdaten können Sie den nebenstehenden Informationsmaterialien entnehmen.
Einsatzmöglichkeiten
Die 3D-Messdaten bilden als primäre Höhendaten die topographische Situation durch unregelmäßig verteilte Messpunkte sowie Linien und flächenhafte Strukturen ab. Dies schließt sowohl die mit der Erdoberfläche dauerhaft verbundenen Objekte als auch temporäre, zum Erfassungszeitpunkt vorhandene Gegenstände ein. Bestandteile der 3D-Messdaten sind die Laserscan-Punktwolke aus Airborne Laserscanning (ALS), die Matching-Punktwolke aus Dense Image Matching (DIM) und die 3D-Strukturinformationen. Letztere befinden sich derzeit noch im Aufbau und beinhalten Geländebruchkanten und markante Geländepunkte. Die 3D-Messdaten sind lagemäßig im ETRS89/UTM-Koordinatensystem bestimmt, die Höhe bezieht sich auf das DHHN2016 mit Normalhöhen-Null (NHN).
Die Laserscan-Punktwolke hat eine Punktdichte von ≥ 4 Punkten/m² (Last- / Only-Return), eine Lagegenauigkeit von ≤ 0,30 m und eine Höhengenauigkeit von ≤ 0,15 m. Sie liegt als klassifizierte Punktwolke mit den Klassen Bodenpunkte, Gewässerpunkte, Unterbodenpunkte (z. B. Ein-/Auffahrten, Kellerschüsse und Schwimmbecken), Nicht-Bodenpunkte (z. B. Gebäude, Vegetation und temporäre Aufschüttungen) und sonstige Punkte (DGM- noch DOM-irrelevante Punkte wie z. B. Stromleitungen, Verkehrsmittel, Container und Vögel) gemäß Produkt- und Qualitätsstandard 3D-Messdaten der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV) vor. Die Gesamtpunktdichte der Matching-Punktwolke variiert mit der Pixelauflösung der originären, orientierten Luftbilder. Die Lagegenauigkeit liegt bei der DIM-Punktwolke bei ≤ 0,40 m und die Höhengenauigkeit bei ≤ 0,60 m, wobei die realen Unsicherheiten meist geringer ausfallen. Die DIM-Punktwolke enthält keinerlei Klasseninformationen.
Die 3D-Messdaten, insbesondere ALS-Punktwolken, bilden die Grundlage für die Ableitung des Digitalen Geländemodells (DGM) und des Digitalen Oberflächenmodells (DOM), die sich in ihrer Datenmodellierung durch ein gleichförmiges Raster an Höhenpunkten auszeichnen. Zudem dienen die 3D-Messdaten als Datengrundlage für die Ableitung der 3D-Gebäudemodelle. Weitere Angaben zu den 3D-Messdaten können Sie den nebenstehenden Informationsmaterialien entnehmen.
Einsatzmöglichkeiten
3D-Messdaten können als Höheninformation u. a. verwendet werden bei
- Fachinformationssysteme
- Bodenkundlichen Reliefanalysen
- Schummerungs- und Höhenliniendarstellungen
- Trassenplanungen, Profildarstellungen und Volumenberechnungen
- Emissions- und Immissionsberechnungen, Funknetzplanungen
- Forschung und Lehre
Bestellangaben und Datenabgabe
Für eine eindeutige Bestellung, die zeitnah bearbeitet werden kann, sind folgende Angaben erforderlich:
Für eine eindeutige Bestellung, die zeitnah bearbeitet werden kann, sind folgende Angaben erforderlich:
-
Gebietsdefinition
- Datenträger
-
Sonderwünsche bei Bedarf
Die 3D-Messdaten werden im LAZ-Datenformat abgegeben. Die Lieferung der Daten erfolgt in der Regel per Downloadverfahren. Abhängig von Datenmengen werden alternativ Datenträger (z.B. SD-Karte, USB-Stick, Festplatte) eingesetzt.
Bitte beachten Sie unsere Allgemeinen Geschäfts- und Nutzungsbedingungen (AGNB)
Bezugsquellen und Ansprechpersonen
Weitere Informationen erhalten Sie
Bitte beachten Sie unsere Allgemeinen Geschäfts- und Nutzungsbedingungen (AGNB)
Bezugsquellen und Ansprechpersonen
Weitere Informationen erhalten Sie
- bei der landesweit agierenden Kompetenzgruppe (3D_Kompetenz@lgln.niedersachsen.de)
- bei den Regionaldirektionen des LGLN
- bei der Landesvermessung und Geobasisinformation in Hannover
